LI MEDIAZIONE
Piattaforma di mediazione LI per reti multi-vendor
Il livello centrale tra la vostra rete e le forze dell'ordine. Raccoglie, filtra e formatta i dati intercettati, per poi trasmetterli a tutte le agenzie autorizzate nel formato richiesto.

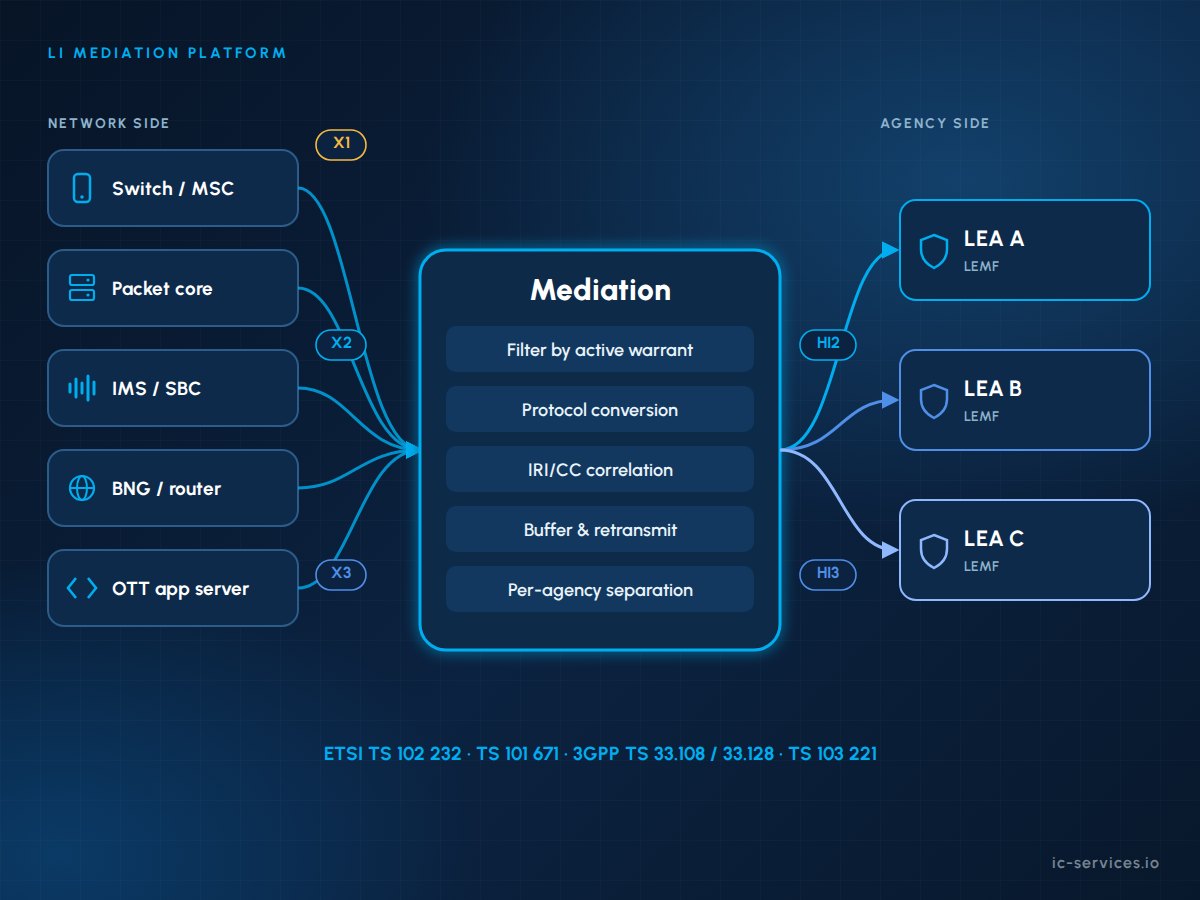

Una piattaforma di mediazione LI è lo strato intermedio tra una rete di comunicazione e le forze dell’ordine che trasforma il traffico grezzo intercettato in un trasferimento conforme alla legge. Raccoglie contenuti e metadati dagli elementi di rete, li filtra in base ai mandati attivi e li fornisce in formati standardizzati. La piattaforma di mediazione LI ICS svolge questa funzione per i servizi fissi, mobili, VoIP, a banda larga e OTT.
Dati salienti
- Collega i fornitori di servizi di comunicazione (CSP) e gli Internet Service Provider (ISP) con le forze dell'ordine (LEA): raccolta dei dati sul lato rete, trasferimento sul lato agenzia.
- Interfacce: X1/X2/X3 verso la rete, HI1/HI2/HI3 verso le agenzie.
- Formati: Specifiche di handover ETSI e 3GPP, profili nazionali e diverse versioni.
- Indipendente dal fornitore: funziona con switch, router, gateway e server applicativi di diversi produttori.
- Consegna parallela: più agenzie contemporaneamente, con una netta separazione tra loro.
- Funzionamento: interfaccia utente basata su browser, provisioning e deprovisioning automatizzati, registrazione completa degli eventi.
Perché gli operatori hanno bisogno di una piattaforma di mediazione LI?
Gli elementi di rete utilizzano linguaggi specifici dei singoli fornitori. Le agenzie si aspettano formati standardizzati e definiti a livello nazionale. Senza un sistema di mediazione, ogni elemento di rete dovrebbe effettuare un trasferimento diretto con ogni singola agenzia.
La mediazione risolve questo problema in un unico punto. Isola la rete dalle agenzie, applica l'ambito del mandato e garantisce una distribuzione coerente. Quando cambia un fornitore di rete o viene aggiornato uno standard di passaggio di consegne, è sufficiente che si adatti solo il livello di mediazione.
Funzioni principali della piattaforma di mediazione ICS LI
01
Raccolta e elaborazione dei dati
Raccoglie i dati intercettati da switch, router, gateway e server applicativi. Li filtra in modo che venga elaborato solo il traffico oggetto di mandati attivi.
02
Consegna con passaggio di responsabilità
Fornisce informazioni relative alle intercettazioni (IRI) e il contenuto delle comunicazioni (CC) ai LEMF. Serve più agenzie in parallelo, garantendo una rigorosa separazione.
03
Conversione del protocollo
Converte i dati di output specifici dei fornitori in profili di trasferimento nazionali e internazionali. Supporta contemporaneamente diverse versioni dello stesso standard.
04
Gestione e controllo
Gestisce il ciclo di vita delle garanzie, l’assegnazione degli obiettivi, la configurazione dei POI, la registrazione dei dati e l’audit. Funziona in modo autonomo o sotto il controllo del sistema LIMS ICS.
Come funziona la mediazione LI?
1
Approvvigionamento
Viene attivato un mandato. Il bersaglio viene configurato nei punti di intercettazione (POI) e nella funzione di mediazione tramite X1.
2
Collezione
I POI della rete inviano i dati relativi alle intercettazioni tramite X2 e i contenuti tramite X3.
3
Filtraggio e correlazione
La piattaforma verifica ogni record rispetto ai mandati di ricerca attivi e mette in relazione l’IRI con il CC corrispondente.
4
Conversione
I dati vengono formattati secondo il profilo di trasferimento richiesto da ciascuna agenzia, ad esempio ETSI TS 102 232 o 3GPP TS 33.128.
5
Consegna
L'IRI viene inviato tramite HI2 e il CC tramite HI3 a ogni LEMF autorizzato, suddiviso per agenzia e per mandato.
6
Registrazione e verifica
Ogni consegna, errore e modifica alla configurazione viene registrato a fini di monitoraggio e verifica.
Quali standard supporta la piattaforma?
La piattaforma è conforme alle specifiche ETSI e 3GPP. I profili nazionali, come il TR TKÜV tedesco, vengono configurati a livello superiore.
| Standard | Ambito di applicazione |
|---|---|
| ETSI TS 103 221-1 | X1: provisioning dei target verso gli elementi di rete e la mediazione |
| ETSI TS 103 221-2 | X2/X3: trasmissione dell'IRI e dei contenuti dai POI al sistema di mediazione |
| ETSI TS 103 120 | HI1: scambio elettronico di mandati con le agenzie |
| ETSI TS 102 232-1 a -7 | Passaggio da HI2 a HI3 per i servizi basati su IP |
| ETSI TS 101 671 | Passaggio da HI2 a HI3 per i servizi a commutazione di circuito |
| ETSI TS 103 707 | Trasmissione dei servizi di messaggistica tramite HTTP/XML |
| 3GPP TS 33.106 / 33.107 / 33.108 | Requisiti LI, architettura e passaggio fino al 4G e all’IMS |
| 3GPP TS 33.126 / 33.127 / 33.128 | Requisiti, architettura e protocolli della rete locale (LI) per il 5G |
Integrazione e funzionamento
La piattaforma di mediazione ICS LI si integra con i sistemi già in uso. È indipendente dal fornitore e utilizza interfacce standardizzate ovunque la rete lo consenta.
- Nuclei mobili, inclusi 4G, IMS e 5G.
- Reti di accesso fisse e a banda larga.
- Piattaforme VoIP e server di applicazioni OTT.
- ICS LIMS o altri sistemi di gestione.
- Sistemi di fatturazione e registrazione.
Un'interfaccia utente basata su browser offre agli operatori una visione chiara degli obiettivi, delle consegne e degli allarmi. Le operazioni automatizzate di attivazione e disattivazione riducono il lavoro manuale e il rischio di errori.
Flussi di lavoro personalizzabili
01
Flussi di approvazione
Definire chi può avviare, modificare o terminare un’intercettazione e in quale ordine avvengono le approvazioni.
02
Notifiche
Avvisare il personale operativo in caso di consegne non andate a buon fine, scadenza degli obiettivi o deviazioni della configurazione rispetto alle specifiche.
03
Reportistica
Generare report per i controlli interni, le autorità di regolamentazione e gli enti competenti. Flussi di lavoro adatti ad ambienti basati sugli standard ETSI e orientati alle norme CALEA.
Chi ha bisogno di un servizio di mediazione per le intercettazioni legali?
Gli operatori di rete mobile, gli operatori di rete fissa, gli ISP, i fornitori di servizi VoIP e i fornitori di servizi OTT necessitano tutti di un sistema di mediazione quando effettuano intercettazioni. Anche gli MVNO e gli operatori con reti centrali esternalizzate ne hanno bisogno, sebbene le responsabilità siano ripartite in modo diverso.
Le agenzie ne traggono un vantaggio indiretto. Ricevono dati coerenti e conformi agli standard da ogni fornitore, il che semplifica la loro acquisizione nel sistema LEMF.
Perché ICS
01
Consulenza strategica
Ti aiutiamo a definire la tua architettura LI, a scegliere le interfacce e a pianificare nuovi servizi come il 5G.
02
Conformità e audit
Ti prepariamo per i controlli normativi. ICS dispone di numerose autorizzazioni della BNetzA per soluzioni di intercettazione.
03
Implementazione e migrazione
Provvediamo all'integrazione della piattaforma, alla migrazione delle intercettazioni esistenti e vi forniamo assistenza operativa, avvalendoci di personale in possesso di autorizzazioni di sicurezza e con oltre 20 anni di esperienza.
Domande frequenti
Che cos’è una piattaforma di mediazione LI?
Una piattaforma di mediazione LI è il sistema che si interpone tra una rete di comunicazione e le strutture di monitoraggio delle forze dell’ordine. Riceve i dati intercettati dagli elementi della rete, li filtra in base ai mandati attivi, li converte in formati di trasferimento standardizzati e li trasmette alle autorità autorizzate. Inoltre, registra ogni fase del processo. Nella terminologia 3GPP ed ETSI, essa implementa le funzioni di mediazione e di consegna.
Qual è la differenza tra IRI e CC?
Le informazioni relative all'intercettazione (IRI) sono metadati relativi a una comunicazione, quali i partecipanti, l'ora, la durata e la posizione. Il contenuto della comunicazione (CC) è il contenuto effettivo, ad esempio voce, messaggi o pacchetti IP. La piattaforma di mediazione trasmette le IRI tramite HI2 e il CC tramite HI3. Essa mette in correlazione entrambi in modo che l’agenzia possa abbinare ogni flusso di contenuto ai relativi metadati.
La piattaforma è in grado di effettuare consegne a più agenzie contemporaneamente?
Sì. La piattaforma di mediazione ICS LI trasmette i dati a più autorità contemporaneamente. Ogni trasmissione è rigorosamente separata, pertanto un’autorità non vede mai i dati relativi al mandato di un’altra autorità. Ciascuna autorità può inoltre ricevere un profilo di trasferimento diverso o una versione standard diversa. Ciò è importante quando sono coinvolte autorità federali e statali, oppure autorità di paesi diversi.
La piattaforma è compatibile con apparecchiature di rete di diversi fornitori?
Sì. La piattaforma è indipendente dal fornitore. Raccoglie dati da switch, router, gateway e server applicativi di diversi fornitori e ne converte i risultati in profili nazionali e internazionali. Laddove gli elementi di rete supportano lo standard ETSI TS 103 221, vengono utilizzate le interfacce standardizzate X1/X2/X3. In caso contrario, vengono utilizzati adattatori specifici per ciascun fornitore.
Come funziona la piattaforma di mediazione con ICS LIMS?
ICS LIMS gestisce i warrant e gli obiettivi di provisioning. La piattaforma di mediazione elabora e trasmette il traffico intercettato. Insieme formano una catena LI completa dal lato operatore con un unico audit trail. La piattaforma di mediazione può inoltre integrarsi con sistemi di gestione di altri fornitori, mentre ICS LIMS è in grado di controllare dispositivi di mediazione di altri fornitori.
La piattaforma di mediazione LI è pronta per il 5G?
Sì. La piattaforma supporta le specifiche 3GPP LI per il 5G: TS 33.126, TS 33.127 e TS 33.128. Per le reti precedenti e l’IMS, supporta le specifiche TS 33.106, TS 33.107 e TS 33.108. Per quanto riguarda il core 5G, utilizza le interfacce X1/X2/X3 definite nella norma ETSI TS 103 221. I nostri consulenti vi aiutano a pianificare la transizione.
